Schallschutz

Schallschutzgehäuse

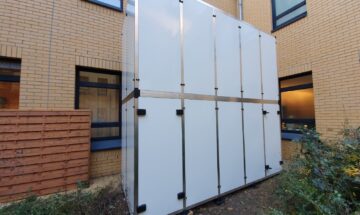

Die SEH25V-Reihe ist für Wärmepumpen, Kälte- und Klimaanlagen geeignet, welche über eine horizontale Ansaugung und eine vertikale Ausblasung verfügen. Die Schallreduzierung beträgt bis zu 25 dB(A). Gefertigt wird das SEH25V aus einem Aluminiumprofil und 50 mm starken Paneelen. Die Außenbleche sind in RAL 9010 (Reinweiß) pulverbeschichtet. Die Innenseite der Paneele besteht aus Lochblech mit einer Lochung von 50 x 50 mm. Die Dämmung besteht aus circa 50 mm dicker Mineralwolle, kaschiert mit regenabweisendem Glasseidengewebe. Die Paneele werden über Klemmbügel am Rahmen befestigt und sind einfach zu montieren wie auch zu demontieren. Ebenso verhält es sich bei den speziellen Verschluss-Scharnieren der Türen. Somit wird ein Zugang zur Außeneinheit von allen Seiten gewährleistet. Auf die Außeneinheit wird ein Schalldämpfer oder Umlenkbogen montiert, der so angepasst wird, dass er mit der Höhe der Oberkante der Schallschutzgehäuse abschließt. Auf dem Schalldämpfer befindet sich ein Drahtgitter, um das Eindringen von Kleintieren oder Fremdkörpern zu verhindern.

SEH25V-100 (1er)

Das SEH25V-100 Gehäuse ist für einzelne Geräte mit horizontaler Ansaugung und vertikaler Ausblasung geeignet.

Maße1600 x 1600 mm
HöheTyp 1: 3400 mm
Typ 2: 3800 mm

SEH25V-200 (2er)

Das SGD25V-100 Gehäuse ist für einzelne Geräte mit horizontaler Ansaugung und vertikaler Ausblasung geeignet.

Maße1600 x 2375 mm
HöheTyp 1: 3400 mm
Typ 2: 3800 mm

SEH25V-210 (3er)

Das SEH25V-Gehäuse ist für ein größeres Gerät oder für bis zu zwei kleinere Geräte geeignet. Die Geräte können entweder über eine horizontale oder eine vertikale Ausblasung verfügen.

Maße1600 x 3150 mm
HöheTyp 1: 3400 mm
Typ 2: 3800 mm

SEH25V (4er)

Das SEH25V-Gehäuse ist für ein größeres Gerät oder für bis zu zwei kleinere Geräte geeignet. Die Geräte können entweder über eine horizontale oder eine vertikale Ausblasung verfügen.

Maße1600 x 3925 mm
HöheTyp 1: 3400 mm
Typ 2: 3800 mm

SEH25V-221 (5er)

Das SEH25V-221-Gehäuse ist für ein größeres Gerät oder für bis zu drei kleinere Geräte geeignet. Die Geräte können entweder über eine horizontale oder eine vertikale Ausblasung verfügen.

Maße1600 x 4700 mm
HöheTyp 1: 3400 mm
Typ 2: 3800 mm

SEH25V-222 (6er)

Das SEH25V-222-Gehäuse ist für ein großes Gerät oder bis zu drei mittelgroße Geräte geeignet. Die Geräte können entweder über eine horizontale oder eine vertikale Ausblasung verfügen.

Maße1600 x 5475 mm
HöheTyp 1: 3400 mm
Typ 2: 3800 mm

SEH25V-223 (7er)

Das SEH25V-223-Gehäuse ist für ein großes Gerät oder bis zu vier mittelgroße Geräte geeignet. Die Geräte können entweder über eine horizontale oder eine vertikale Ausblasung verfügen.

Maße1600 x 6250 mm
HöheTyp 1: 3400 mm
Typ 2: 3800 mm

Das SGH-Gehäuse ist nicht nur für Wärmepumpen, Kälte- und Klimaanlagen mit einer horizontalen Ansaugung und vertikalen Ausblasung geeignet, sondern auch für Geräte, die eine horizontale Ansaugung wie Ausblasung besitzen.

Die Schallreduzierung beträgt dabei bis zu 25 dB(A). Gefertigt wird die SGH-Reihe aus einem Aluminiumprofil und 50 mm starken Paneelen. Die Außenbleche sind in RAL9010 (Reinweiß) pulverbeschichtet. Die Innenseite der Paneele bestehen aus Lochblech mit einer Lochung von 50 x 50 mm. Die Dämmung besteht aus circa 50 mm dicker Mineralwolle, kaschiert mit regenabweisendem Glasseidengewebe.

Die Paneele werden über Klemmbügel am Rahmen befestigt und sind einfach zu montieren wie auch zu demontieren. Ebenso verhält es sich bei den speziellen Verschluss-Scharnieren der Türen. Somit wird ein Zugang zur Außeneinheit von allen Seiten gewährleistet.
Auf die Außeneinheit wird ein Schalldämpfer oder Umlenkbogen montiert, der so angepasst wird, dass er mit der Höhe der Oberkante der Schallschutzgehäuse abschließt.

Wir bieten auch die dazugehörigen Umlenkbögen an.

SGH-01 (1er)

Das SGH 01-Gehäuse ist für kleine Kühl-, Klimageräte und Wärmepumpen geeignet, die über eine horizontale Ansaugung wie auch Ausblasung verfügen.

Maße1200 x 1200 mm
Höhe1500 mm

SGH-02 (2er)

Das SGH 02-Gehäuse ist für Kühl-, Klimageräte und Wärmepumpen geeignet, die über eine horizontale Ansaugung, wie auch eine übereinanderliegende, horizontale Ausblasung verfügen.

Maße1200 x 1200 mm
Höhe2400 mm

Sie haben Interesse an einem Produkt? Stellen Sie uns Ihre unverbindliche Anfrage.

PDF-Download

Weitere Infos erhalten Sie auf Anfrage
Tel. +49 2151 – 820 78 0 oder info@rlk.de

Details zu unseren Schallschutzgehäusen

Bei unseren Produkten unterscheiden wir zwischen gänzlich und nur seitlich umschlossenen Gehäusen. Schalldämmgehäuse sind vollständig umschlossen und Schallschutzgehäuse lediglich an den Seiten.

Die auf dieser Seite beschriebenen Schallschutzgehäuse sind für Wärmepumpen, Kälte- und Klimaanlagen geeignet. Dabei bieten wir die SEH25V– und die SGH-Reihe an. Folgend finden Sie einen 1:1-Vergleich.

Gemeinsamkeiten der SEH25V- und SGH-Reihe

Anwendung für Wärmepumpen, Kälte- und Klimaanlagen
Schallreduzierung: bis zu 25 dB(A)
Material: Aluminiumprofil und 50 mm starke Paneelen
Außenbleche: RAL 9010 (Reinweiß) & RAL 7016 (anthrazit) oder verzinkt.
Innenbleche Lochung: 50 x 50 mm
Dämmung: 50 mm dicke Mineralwolle, kaschiert mit regenabweisendem Glasseidengewebe

Besonderheiten der SEH25V-Reihe

horizontale Ansaugung und eine vertikale Ausblasung
Maße: 1600 x 1600 mm bis 1600 x 6250 mm
Höhe: 3400 mm bis 3800 mm

Besonderheiten der SGH-Reihe

horizontale Ansaugung und vertikale Ausblasung sowie horizontale Ansaugung wie Ausblasung
Maße: 1200 x 1200 mm
Höhe: 1500 mm bis 2400 mm

Für weitere Informationen zu unseren Schallschutzgehäusen stehen wir gerne zur Verfügung. Sie können uns telefonisch unter +49 2151 820 78 0 kontaktieren oder uns eine E-Mail an info@rlk.de senden.
